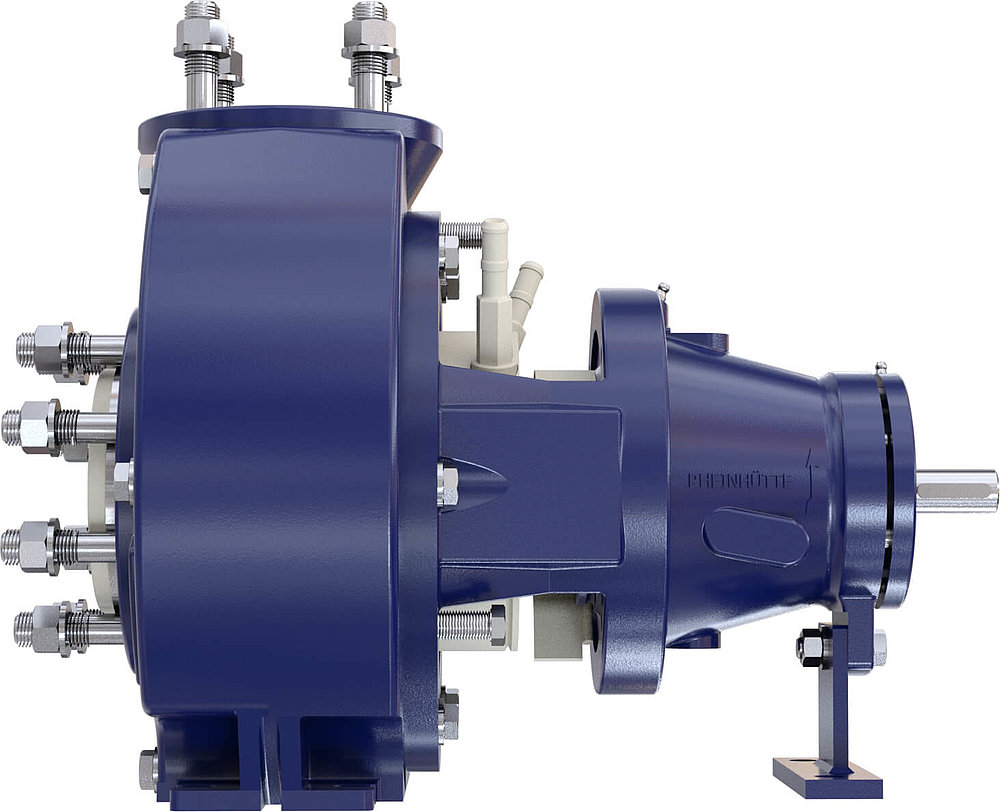

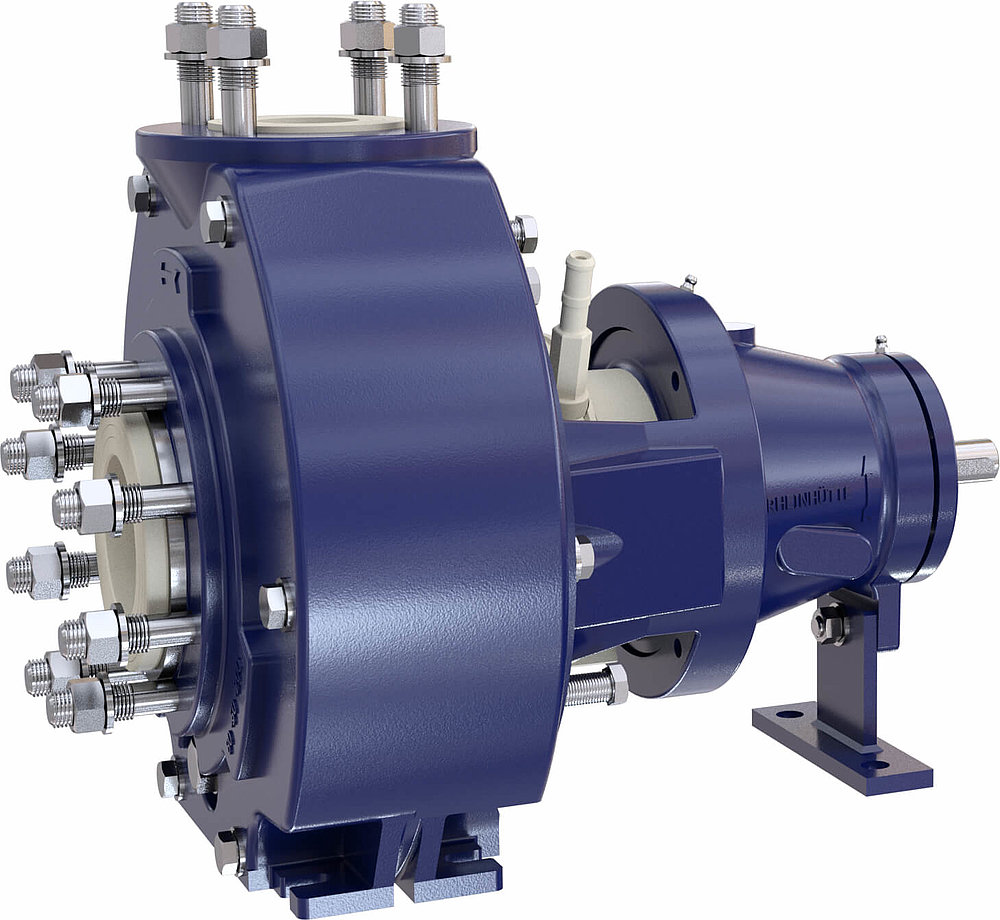

CPDR - Chemie-Normpumpe aus Kunststoff

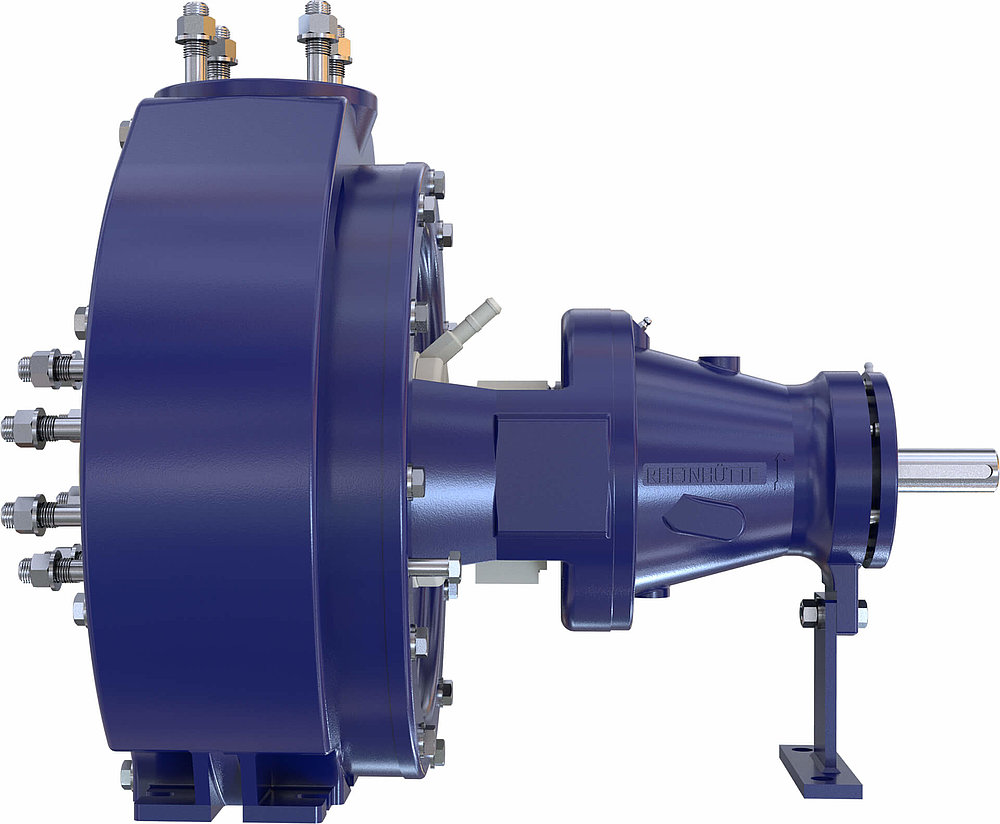

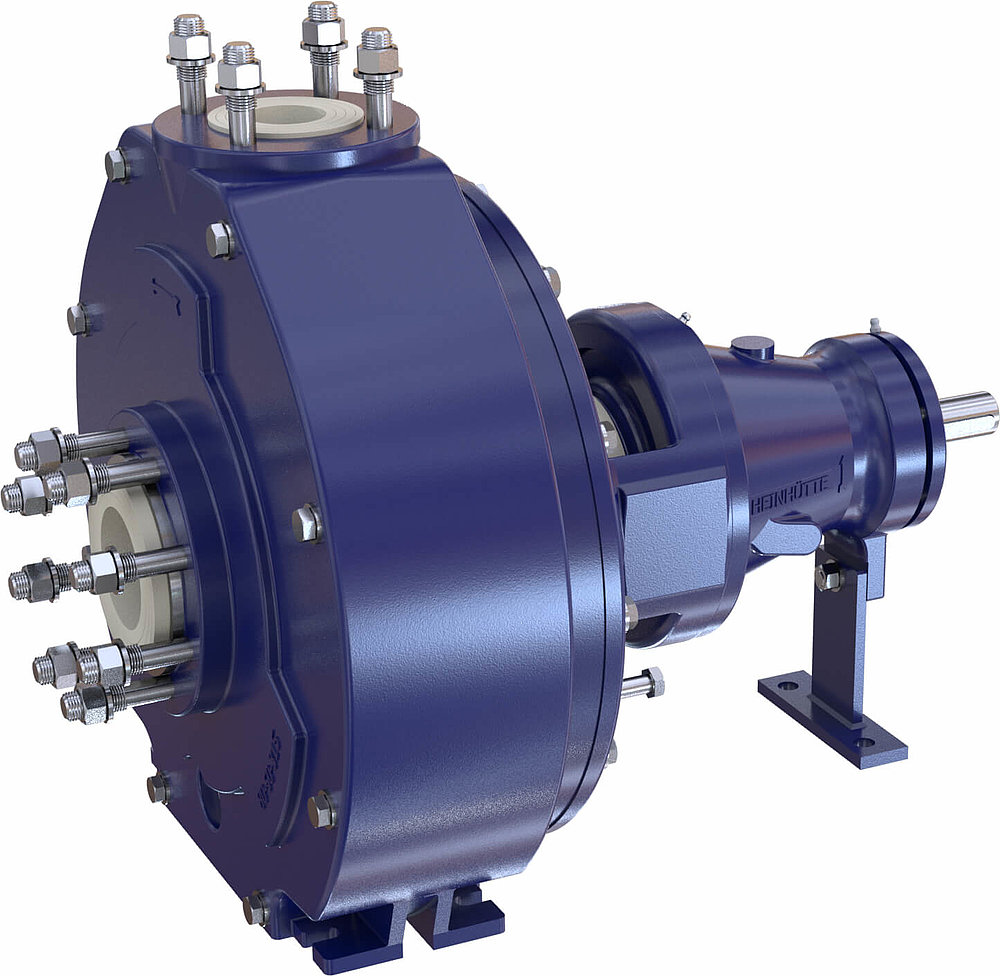

Pumpen der Typenfamilie CPDR und CPRF sind horizontale, einstufige, einflutige Chemie-Normpumpen nach EN 22858, ISO 2858 sowie ISO 5199. Bei CPRF ist lediglich die Baulänge um den Betrag der Spiralbreite vergrößert, damit ein freier Gehäusedurchgang gewährleistet ist.

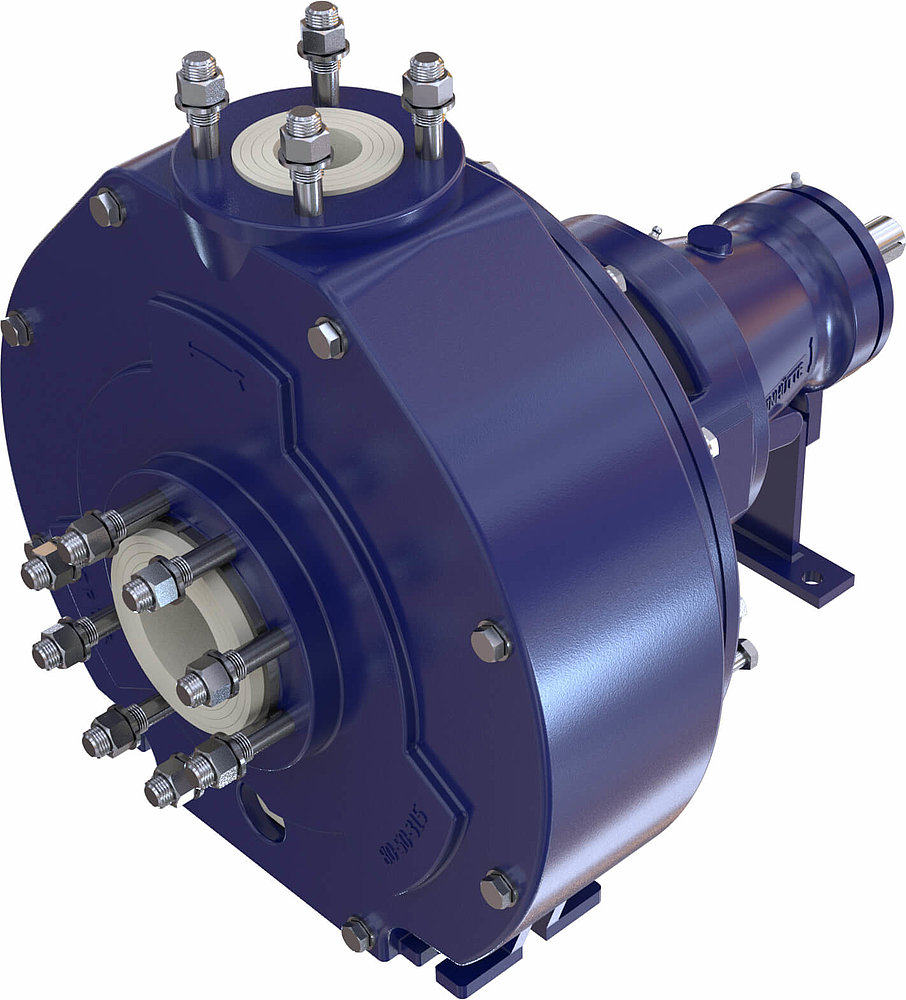

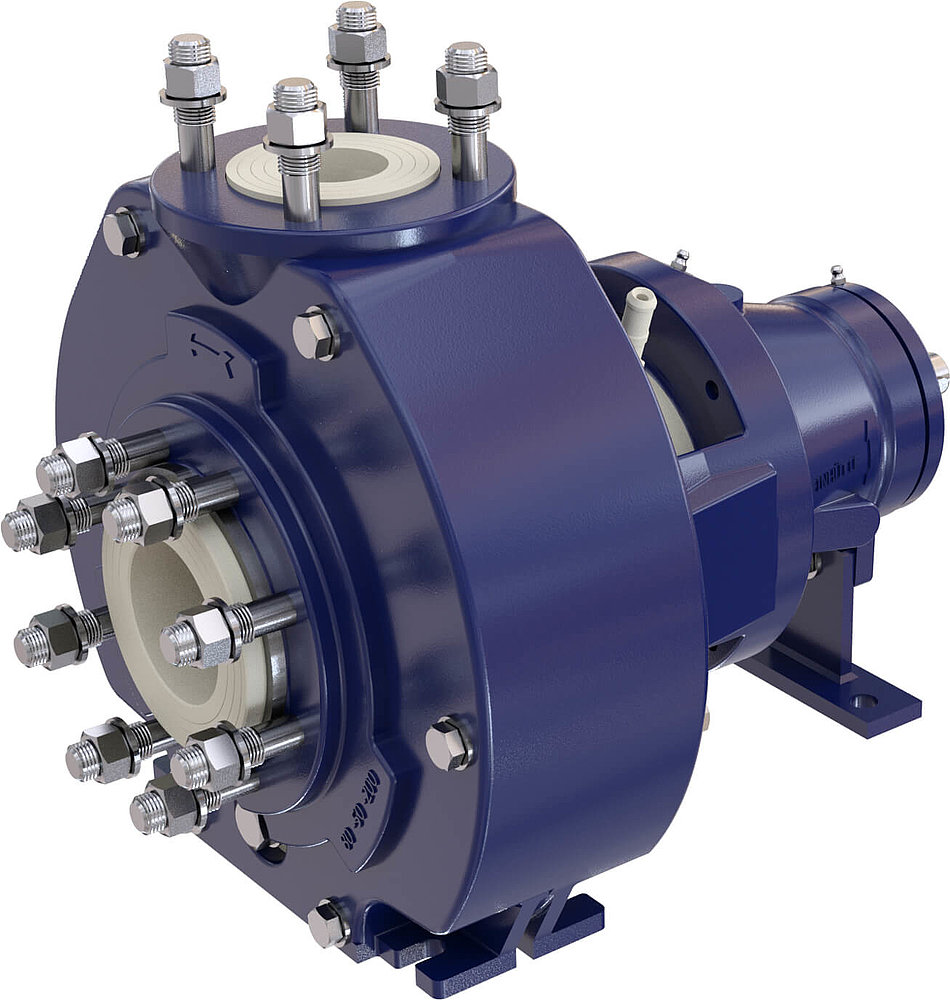

Die Pumpen werden zur Förderung von chemisch aggressiven Flüssigkeiten im gesamten Bereich der chemischen Verfahrenstechnik und der Umwelttechnologie eingesetzt. Die CPDR mit halboffenen Laufrädern ist geeignet für reine bis leicht feststoffbeladene Flüssigkeiten. Die CPRF mit Freistromrädern ist zur Förderung gröberer Feststoffe geeignet.
Beide Typen sind auch mit Flanschmotor lieferbar.
Technische Daten
Bauform
horizontale Kreiselpumpen
Laufrad
offen oder Freistrom-Laufrad (Typ CPRF)
Temperatur
-40 °C to 190 °C (-40 °F to 374 °F)
Werkstoff
Kunststoff
Fördermenge
Qmax = 200 m3/h
Nenndruck
bis 16 bar
Größe
DN 32 - DN 80
Förderhöhe
Hmax = 100 m
Chemisch aggressive, auch verunreinigte Medien im gesamten Bereich der chemischen Verfahrenstechnik, der Oberflächentechnik, der Umwelttechnik und anderer Industriebereiche.
- Chloralkalielektrolyse
- Schwefelsäure
- Stahl- und Edelstahlbeizen
- Phosphorsäure
- Salpetersäure
- Meerwasser
- Müllverbrennungsanlagen (Rauchgas)
- Wäscher
- Abwasser
- Salzsäure
Norm
ISO 5199, ISO 2858, EN 22858
Ausführung
horizontal, einstufig
Konstruktion
Prozessbauweise nach ISO 2858

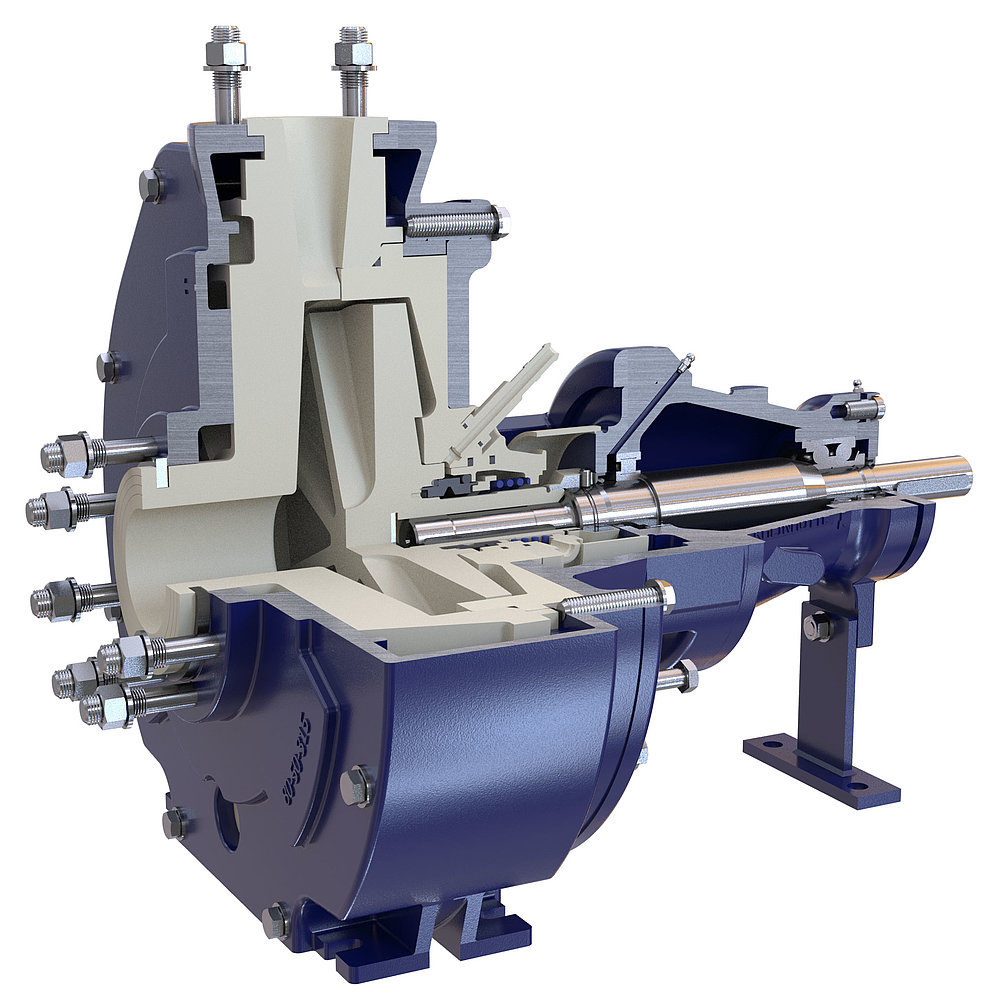

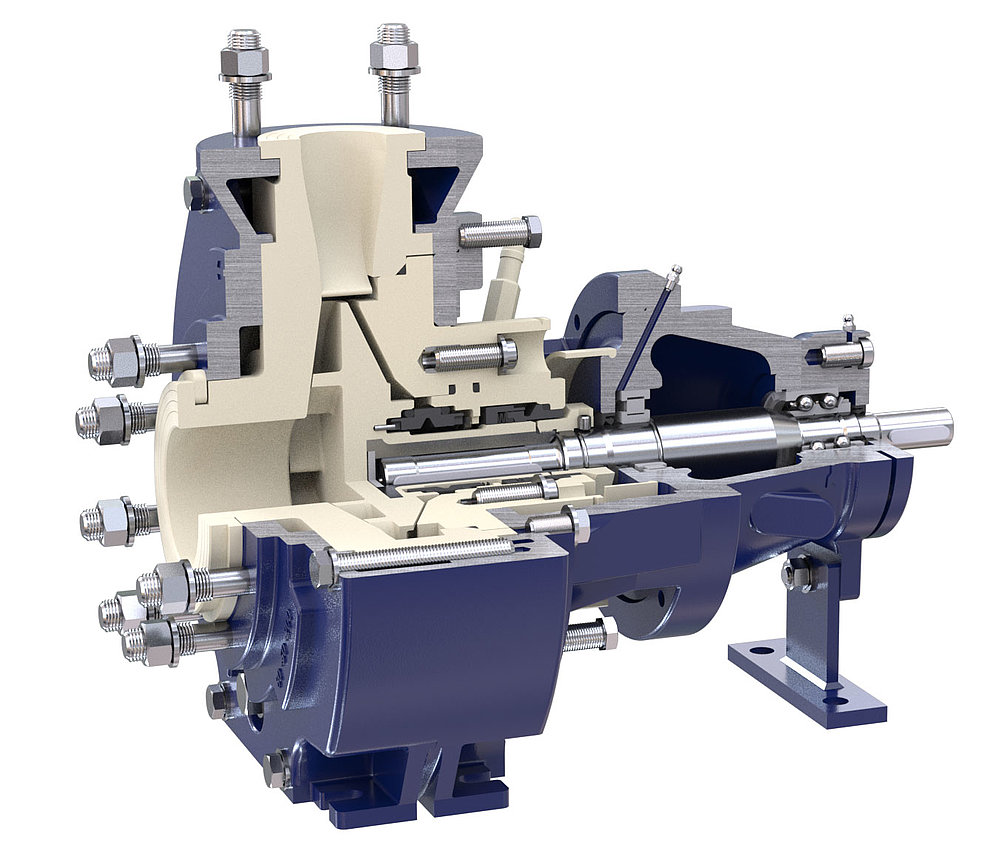

Spiralgehäuse mit Einfach- oder Doppelspirale
offen oder Freistrom-Laufrad (Typ CPRF)
Öl- oder Fettschmierung
Grundrahmen geschweißt oder Grundplatte gegossen
Umgebungstemperatur
-20°C to 60°C (-4 °F to 140 °F)
Feststoffanteilgrenze
ca. 5 %

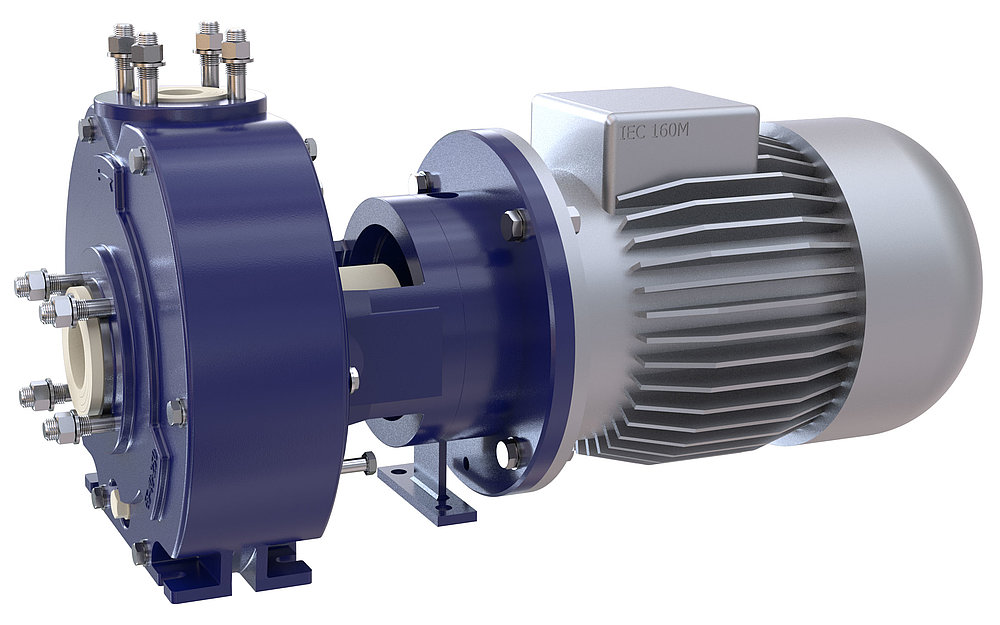

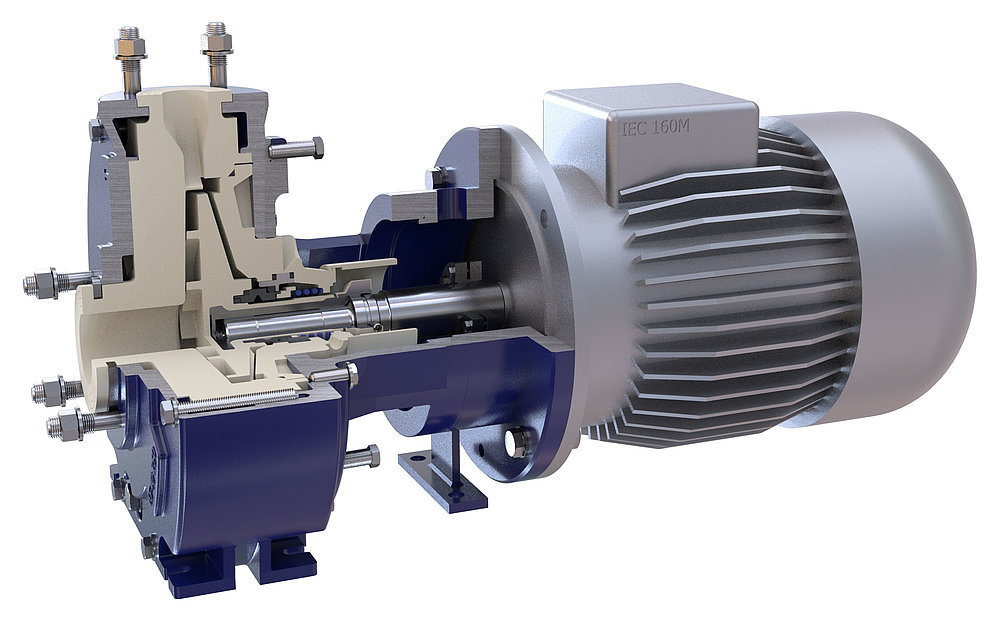

- Flanschmotor-Ausführung (Typ CPDRB)
- Gehäuseentleerung
- Spülung in verschiedenen Ausführungen
- Temperatur- und Schwingungsüberwachung
- Flanschenanschlüsse nach internationalen Standards
- Thermosyphonsystem
- Quenchsystem
- Vorlage- oder Ansaugbehälter
- Pumpenzubehör
- Polyvinyliden-Fluorid PVDF
- Polytetrafluorethylen PTFE
- Polypropylen PP
- Polyethylen PE 1000 UHMW-PE
- Polyethylen PE 1000 R
