Étanchéité sans contact pour fonctionnement continu
La garniture d’arbre hydrodynamique fonctionne sans contact mécanique et sans pièces soumises à l’usure. Elle est donc sans maintenance et parfaitement adaptée au fonctionnement industriel continu.

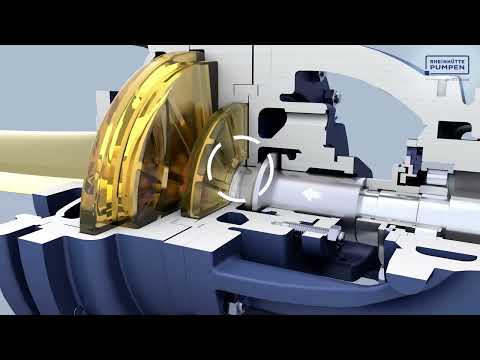

L’utilisation de ailettes arrière de roue combinées à une roue auxiliaire en aval permet de soulager entièrement la garniture hydrodynamiquement, aussi bien de la pression de refoulement que de la pression d’aspiration. Cette conception maintient le fluide pompé de manière fiable à l’écart de la zone d’étanchéité de l’arbre.
Principe d’étanchéité pendant le fonctionnement de la pompe
Lorsque la pompe est en fonctionnement, un anneau de liquide se forme à l’intérieur de la roue auxiliaire. Cet anneau sépare efficacement la chambre interne de la pompe de l’atmosphère et garantit un fonctionnement sans fuite.
La garniture d’arbre hydrodynamique n’atteint sa pleine performance d’étanchéité que pendant le fonctionnement de la pompe, lorsque les forces hydrodynamiques sont actives.
Étanchéité fiable à l’arrêt de la pompe
Après l’arrêt de la pompe, un système d’étanchéité statique prend le relais pour assurer l’étanchéité de la zone d’arbre vers l’extérieur.
Selon les exigences de l’application, les solutions suivantes sont disponibles :
- Presse‑étoupe simple
- Système d’étanchéité pneumatique
- Soupape annulaire à commande mécanique, disponible en différentes versions
Cette combinaison garantit une étanchéité sûre aussi bien en fonctionnement qu’à l’arrêt.
Fluides adaptés et domaines d’application
À quelques exceptions près, la garniture d’arbre hydrodynamique convient aussi bien aux liquides purs qu’aux fluides chargés en matières solides. Les domaines d’application typiques incluent :
- Industrie chimique
- Industries de procédés et de matériaux
- Technologies de l’environnement et du traitement des eaux usées
La conception permet un fonctionnement fiable, même dans des conditions de procédé exigeantes.
Avantages clés en un coup d’œil
- Principe d’étanchéité sans contact et sans usure
- Aucune maintenance requise
- Idéale pour le fonctionnement continu
- Séparation efficace entre la chambre de pompe et l’atmosphère
- Solutions d’étanchéité flexibles pour l’arrêt de la pompe
- Adaptée à une large gamme de fluides industriels
