Berührungsfreie Abdichtung für den Dauerbetrieb
Die hydrodynamische Wellendichtung arbeitet ohne mechanischen Kontakt und ohne verschleißende Bauteile. Dadurch ist sie wartungsfrei und ideal für den kontinuierlichen industriellen Betrieb geeignet.

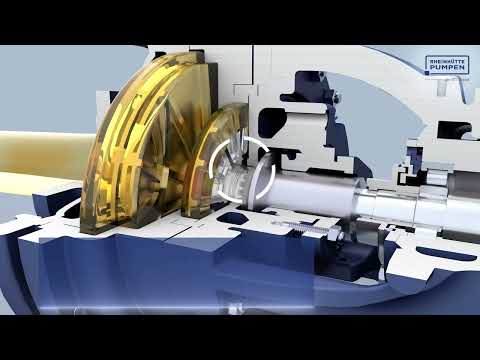

Durch den Einsatz von Laufradrückenschaufeln in Kombination mit einem nachgeschalteten Hilfslaufrad wird die Wellendichtung vollständig hydrodynamisch entlastet – sowohl vom Pumpendruck als auch vom Saugdruck. Diese Konstruktion hält das Fördermedium zuverlässig vom Wellendichtungsraum fern.
Dichtprinzip während des Pumpenbetriebs
Während die Pumpe in Betrieb ist, bildet sich im Hilfslaufrad ein stabiler Flüssigkeitsring. Dieser trennt den inneren Pumpenraum zuverlässig von der Atmosphäre und gewährleistet einen leckagefreien Betrieb.
Die hydrodynamische Wellendichtung erreicht ihre volle Dichtwirkung ausschließlich während des Pumpenbetriebs, wenn die hydrodynamischen Kräfte aktiv sind.
Zuverlässige Abdichtung im Stillstand
Nach dem Abschalten der Pumpe übernimmt ein statisches Dichtungssystem die Abdichtung des Wellendichtungsraums gegenüber der Atmosphäre.
Abhängig von den Anwendungsanforderungen stehen folgende Optionen zur Verfügung:
- Einfache Stopfbuchspackung
- Pneumatisches Dichtungssystem
- Mechanisch gesteuertes Ringventil, in verschiedenen Ausführungen verfügbar
Diese Kombination gewährleistet eine sichere Abdichtung sowohl im Betrieb als auch im Stillstand.
Geeignete Medien und Anwendungen
Mit wenigen Ausnahmen ist die hydrodynamische Wellendichtung sowohl für reine Flüssigkeiten als auch für feststoffhaltige Medien geeignet. Typische Einsatzbereiche sind:
- Chemische Industrie
- Prozess‑ und Grundstoffindustrie
- Umwelt‑ und Abwassertechnik
Die Konstruktion ermöglicht einen zuverlässigen Betrieb auch unter anspruchsvollen Prozessbedingungen.
Zentrale Vorteile auf einen Blick
- Berührungsfreies, verschleißfreies Dichtprinzip
- Wartungsfrei
- Ideal für den Dauerbetrieb
- Effektive Trennung von Pumpenraum und Atmosphäre
- Flexible Dichtungslösungen für den Stillstandsbetrieb
- Geeignet für eine Vielzahl industrieller Medien
